SYSTEM FOX to kompletny system podkonstrukcji do elewacji wentylowanych.
Rozwiązania systemu FOX służą prawidłowemu zamontowaniu deski elewacyjnej do każdego rodzaju ściany, z zachowaniem najwyższych parametrów izolacji termicznej i akustycznej budynku, również z uwzględnieniem wymagań budownictwa pasywnego.
FOX SYSTEM to sprytny technicznie i łatwy w montażu system podkonstrukcji, opierający się na konsolach aluminiowych raz łatach drewnianych, dzięki któremu można zamontować deskę elewacyjną (oraz inne rodzaje okładzin fasadowych). FOX SYSTEM nadaje się zarówno na wełnę mineralną, jak i na styropian. Konsole FOX SYSTEM można stosować także wtedy, kiedy warstwa docieplenia styropianem już istnieje na budynku. Montaż deski elewacyjnej jest możliwy w układzie poziomym oraz pionowym.
Montaż deski elewacyjnej w układzie pionowym na podkonstrukcji systemowej FOX
W projekcie użyto desek w czterech wymiarach, które zostały ze sobą skomponowane w nieregularnym układzie powtórzeń, tworząc efekt 3D. Deski elewacyjne:
- FOXTREND-V-27*70 mm
- FOXTREND-V-40*70 mm
- FOXTREND-V-21*95 mm
- FOXTREND-V-21*121 mm
Montaż deski elewacyjnej w układzie poziomym na podkonstrukcji systemowej FOX
W projekcie użyto desek w jednej grubości 27 mm, ale w czterech różnych szerokościach, które zostały ze sobą skomponowane w nieregularnym układzie powtórzeń, tworząc oryginalny efekt. Zastosowano deski:
- FOXTREND-H-27*70 mm
- FOXTREND-H-27*95 mm
- FOXTREND-H-27*120 mm
- FOXTREND-H-27*145 mm
FOX SYSTEM to produkt specjalistyczny wymagający fachowego doradztwa.
W celu uzyskania informacji, wyceny lub wsparcia technicznego skontaktuj się bezpośrednio z naszym specjalistą.
Konsola aluminiowa w elewacjach wentylowanych – opis techniczny
Konsola aluminiowa to element konstrukcyjny mocowany do ściany budynku, służący do przenoszenia obciążeń z rusztu nośnego i okładziny elewacyjnej na konstrukcję budynku.
W systemie FOX konsole są profilami z aluminium o wysokiej wytrzymałości i odporności na korozję, zaprojektowanymi do pracy w warunkach zewnętrznych.
Budowa i funkcja:
-
Materiał: Aluminium (najczęściej stop EN AW-6063 T66 lub podobny), anodowane lub malowane proszkowo.
-
Elementy:
-
Podstawa montażowa (mocowana do muru za pomocą kotew/śrub)
-
Ramię konsoli (utrzymuje dystans między ścianą a okładziną)
-
Uchwyt aluminiowy na kantówkę drewnianą 30*60 mm (do której mocowana jest deska elewacyjna)
-
-
Zadanie: Utrzymanie odpowiedniego dystansu wentylacyjnego (zwykle 20–40 mm) pomiędzy warstwą izolacji termicznej, a spodem deski fasadowej oraz zapewnienie przenoszenia obciążeń wiatru i ciężaru okładziny.
Dlaczego konsola aluminiowa w elewacji wentylowanej z drewna?

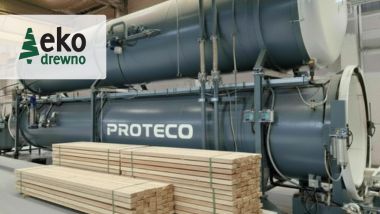

Naturalne drewno, szczególnie gatunki stosowane w elewacjach (modrzew kanadyjski, termososna czy świerk, także PROTECO z NRO), wymaga oddychającej konstrukcji, która umożliwia:
-
swobodny przepływ powietrza za okładziną
-
szybkie odprowadzanie wilgoci
-
ograniczenie degradacji biologicznej i deformacji drewna
Konsola aluminiowa jest w tym kluczowa, bo:
-
ustala stały dystans wentylacyjny
-
nie odkształca się pod wpływem zmian temperatury i wilgotności
-
umożliwia łatwą regulację płaszczyzny elewacji
Zalety stosowania konsol aluminiowych (FOX SYSTEM) w elewacjach z drewna
1. Trwałość i odporność na korozję
-
Aluminium nie koroduje tak jak stal w warunkach atmosferycznych, nawet przy bezpośrednim kontakcie z wilgotnym drewnem
-
W połączeniu z anodowaniem lub lakierem proszkowym – odporność na działanie kwaśnych deszczy i soli
2. Niska masa własna
-
Aluminium jest lekkie (gęstość ok. 2,7 g/cm³), co zmniejsza obciążenie konstrukcji i fundamentów
-
Szczególnie korzystne przy renowacjach starszych budynków
3. Regulacja płaszczyzny elewacji
-
Możliwość precyzyjnej regulacji dystansu i wypoziomowania profili, co jest ważne przy montażu naturalnych desek drewnianych, które mogą mieć minimalne różnice wymiarowe
4. Kompatybilność z różnymi rodzajami okładzin elewacyjnych
5. Izolacja termiczna – mostki cieplne minimalizowane
-
W nowoczesnych systemach FOX stosuje się przekładki termiczne z poliamidu lub kompozytów, które ograniczają przewodzenie ciepła przez konsolę.
6. Odporność na obciążenia mechaniczne
-
Wytrzymują siły ssania wiatru oraz ciężar masywnych elewacji drewnianych (nawet 30–50 kg/m²)
7. Szybki montaż
-
Systemowe rozwiązania z otworami montażowymi i regulacją ułatwiają pracę na budowie
-
Ograniczają konieczność docinania i przeróbek
8. Długowieczność konstrukcji
-
W połączeniu z naturalnym drewnem i prawidłową wentylacją, cała elewacja może funkcjonować bez poważnych napraw przez 30–50 lat
Dlaczego Fox System jest często wybierany do drewna?
-
Precyzyjne wykonanie z tolerancją milimetrową → łatwe ustawienie pionów i poziomów
-
Duży wybór długości ramion → możliwość stosowania przy grubych warstwach izolacji
-
Przekładki termiczne → lepszy bilans energetyczny budynku
-
Wysoka nośność potwierdzona certyfikatami → bezpieczne przy ciężkich okładzinach drewnianych
